L’espacement des chevrons sous un bac acier dépend avant tout de l’épaisseur de la tôle : comptez environ 1,50 m pour un bac de 0,63 mm et jusqu’à 2 m pour un bac de 0,75 mm en conditions standard. La neige, le vent et une faible pente réduisent ces valeurs. Le NF DTU 40.35 et la fiche du fabricant font foi.
🏠 L’essentiel à retenir
Une fourchette simple, mais l’épaisseur et la charge décident toujours.
- 0,63 mm : entraxe d’appuis de l’ordre de 1,50 à 1,80 m en standard.
- 0,75 mm : portée admissible jusqu’à 2,00 à 2,30 m.
- Neige et faible pente : rapprochez les appuis, parfois sous 1,50 m.
- Référence : NF DTU 40.35 et la fiche technique du profil acheté, jamais une valeur au hasard.
Chevron, panne ou liteau : la bonne terminologie

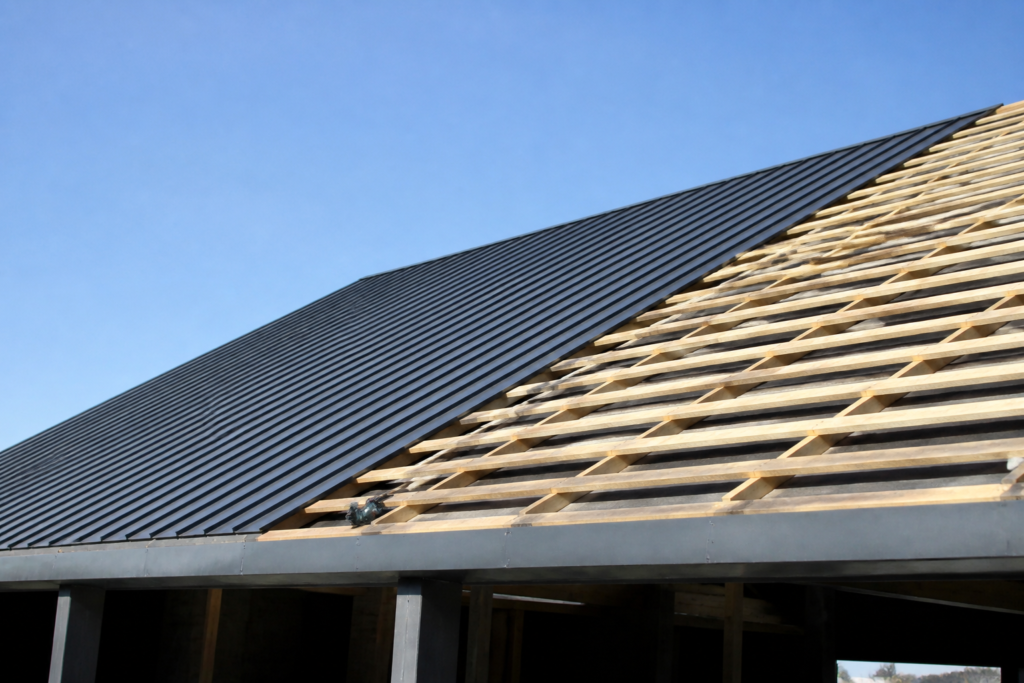

Avant de parler d’espacement, un point de vocabulaire évite bien des erreurs. Sur une couverture en bac acier, la tôle repose sur des supports horizontaux appelés pannes, perpendiculaires à la pente. Le bac, lui, court dans le sens de la pente et franchit l’espace entre deux pannes sans support intermédiaire : il est autoporteur.
Le terme « chevron » est souvent employé par habitude, mais le chevron au sens strict est la pièce qui descend dans le sens de la pente, sous les liteaux d’une toiture en tuiles. Pour du bac acier, ce qui compte vraiment, c’est l’entraxe des appuis sur lesquels la tôle prend appui, que vous les nommiez pannes ou chevrons. Retenez l’idée : on cherche la distance maximale que le bac peut franchir entre deux supports sans fléchir, pas un espacement décoratif.
L’espacement selon l’épaisseur du bac acier
C’est le premier critère, et de loin. Plus la tôle est épaisse, plus elle franchit une grande portée sans fléchir. Voici les ordres de grandeur en conditions standard, à affiner avec la fiche du fabricant.
| Épaisseur du bac | Entraxe d’appuis indicatif | Écartement max des fixations |
|---|---|---|
| 0,39 mm (39/100) | autour de 0,60 m | faible portée |
| 0,63 mm | 1,50 à 1,80 m | environ 150 cm |
| 0,75 mm | 2,00 à 2,30 m | environ 250 cm |
Ces valeurs valent pour des charges courantes. Un bac de 0,75 mm posé en continu, c’est-à-dire reposant sur trois appuis ou plus, encaisse davantage qu’un bac sur deux appuis seulement, car la continuité réduit la flèche. Le nombre d’appuis fait donc partie du calcul, pas seulement l’épaisseur. En dessous de 0,63 mm, réservez la tôle aux usages légers, type abri, et non à une vraie couverture habitée.
Ce qui réduit l’entraxe : neige, pente, vent
Les chiffres du tableau supposent des conditions clémentes. Trois facteurs obligent à rapprocher les appuis.
La charge de neige est le plus déterminant. En zone de montagne ou d’altitude, le poids accumulé impose des pannes plus serrées pour répartir la charge et tenir la flèche. À profil identique, un entraxe correct en plaine devient risqué sous un manteau neigeux. La pente joue ensuite : une couverture trop plate, sous 10 %, évacue lentement l’eau et la neige, ce qui alourdit la tôle et impose des appuis rapprochés. Le DTU 40.35 fixe d’ailleurs une pente minimale et limite la flèche admissible, de l’ordre de 1/200 de la portée. Le vent, enfin, sollicite la fixation en soulèvement, surtout en rives et en zones exposées, où l’on densifie les points de vissage.
Bac acier imitation tuile : un cas particulier
Le bac acier imitation tuile ne se pose pas comme un bac nervuré classique. Son profil reproduit des galbes de tuiles avec des modules réguliers, et les points d’appui doivent tomber au bon endroit du panneau pour éviter qu’il ne se déforme.
Pour ce type de couverture, on travaille souvent avec des liteaux ou des chevrons dont l’entraxe est dicté par le pas du panneau, indiqué par le fabricant, et non par une portée libre comme pour le bac sec. Suivre la notice du modèle est ici non négociable : un appui décalé crée un point mou qui marque la tôle et favorise les infiltrations. Si vous combinez la pose avec des découpes, notre guide pour couper de la tôle bac acier proprement évite les amorces de corrosion aux coupes.
Calculer juste plutôt qu’au jugé
L’entraxe ne se devine pas : il se lit. Chaque fabricant publie un tableau de portées admissibles croisant l’épaisseur, le profil, le nombre d’appuis et la charge à reprendre. C’est ce document, et lui seul, qui donne la valeur exacte pour votre toiture.
La démarche tient en trois questions. Quelle épaisseur et quel profil de bac ? Combien d’appuis, deux ou plus ? Quelle charge de neige selon votre région et quelle pente ? Avec ces réponses, le tableau du fabricant donne l’entraxe maximal, que le DTU 40.35 encadre par la limite de flèche. En cas de doute, mieux vaut un appui de plus qu’un de moins : la marge se paie en bois, jamais en sécurité. Pour une toiture existante à reprendre ou à surélever, voyez aussi nos repères sur la surélévation de toiture.
Les erreurs de pose à éviter
Un entraxe juste ne sauve pas une pose bâclée. Trois fautes reviennent. Visser dans le creux de l’onde au lieu du sommet, ce qui crée des poches d’eau et perce l’étanchéité au mauvais endroit. Négliger le recouvrement longitudinal et transversal entre tôles, qui doit suivre la pente et le sens du vent. Oublier l’entretien, alors qu’une toiture en acier se contrôle comme une autre, sujet détaillé dans notre guide sur la fréquence d’entretien d’une toiture. Un bac bien dimensionné mais mal fixé fuit aussi sûrement qu’un bac sous-dimensionné qui fléchit.
FAQ
Quel espacement entre chevrons pour un bac acier ?
L’entraxe dépend surtout de l’épaisseur du bac. Pour un bac de 0,63 mm, comptez un espacement d’appuis de l’ordre de 1,50 à 1,80 m en conditions standard. Pour un bac de 0,75 mm, la portée admissible monte vers 2,00 à 2,30 m. Ces valeurs se réduisent en zone de neige ou à faible pente. La fiche technique du fabricant et le NF DTU 40.35 restent les références à appliquer.
Quelle est la portée maximale d’un bac acier ?
Elle varie avec l’épaisseur, le profil et le nombre d’appuis. Un bac fin de type 39 centièmes franchit à peine 0,60 m entre appuis, quand un bac de 0,75 mm posé en continu peut atteindre 2,50 m. L’écartement maximal des fixations est souvent donné autour de 150 cm pour du 0,63 mm et 250 cm pour du 0,75 mm. Vérifiez toujours la portée admissible sur la documentation du produit acheté.
La neige change-t-elle l’espacement des chevrons ?
Oui, nettement. Une charge de neige importante oblige à rapprocher les appuis pour répartir le poids et limiter la flèche du bac. À profil égal, un entraxe correct en plaine peut devenir dangereux en zone de montagne. La pente joue dans le même sens : sous 10 %, l’eau et la neige s’évacuent lentement et alourdissent la tôle, ce qui impose des appuis plus serrés.
