Une plaque à induction à 5 fils peut surprendre lorsqu’une sortie murale ne présente que trois conducteurs. Fils marron, noir, gris, bleu et vert-jaune : leur raccordement dépend du modèle et du réseau électrique du logement. Avant toute installation, la notice du fabricant permet d’identifier les branchements autorisés.
Pourquoi une plaque à induction possède-t-elle cinq fils ?
Certaines plaques à induction sont conçues pour fonctionner avec différentes alimentations électriques. Leur architecture peut répartir la puissance des foyers sur plusieurs circuits internes, notamment pour les modèles de forte puissance équipés de quatre ou cinq zones de cuisson.
Une table comportant cinq conducteurs peut ainsi être compatible avec une alimentation monophasée de 230 V, une alimentation sur deux phases ou, sur certains modèles, une installation triphasée. Cependant, cette polyvalence n’est jamais automatique.
Le nombre de fils ne renseigne donc pas directement sur la configuration électrique à adopter.
Les couleurs des fils et leur signification
Dans une installation triphasée habituelle, les couleurs marron, noir et gris servent à identifier les phases. Le bleu correspond au neutre, tandis que le vert-jaune assure la liaison à la terre.
Mais certains fabricants adoptent une disposition différente pour leur câble d’alimentation. Le gris peut notamment servir de second neutre plutôt que de troisième phase.
Cette particularité se rencontre également sur d’autres équipements domestiques, comme lesradiateurs avec fils gris, marron et noir, dont les conducteurs remplissent des fonctions particulières selon le modèle.
La couleur constitue un indice, jamais une preuve suffisante pour effectuer un branchement.

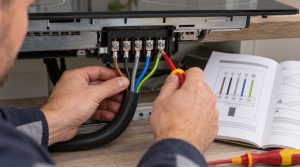

Le schéma de raccordement prévu par la notice
La notice d’installation présente les tensions acceptées, les bornes de connexion et les éventuels pontages nécessaires. Ces indications figurent parfois sur une étiquette placée sous l’appareil ou à proximité du bornier.
Sur une table à induction, les repères L1, L2 et L3 désignent généralement les entrées de phase. Les indications N, N1 ou N2 correspondent aux neutres, tandis que PE identifie le conducteur de protection.
Il faut distinguer les cinq conducteurs sortant de la plaque des cinq fils éventuellement présents dans une sortie de câble murale. Leur fonction n’est pas nécessairement identique.
Les configurations électriques possibles
| Indication de la notice | Alimentation correspondante | Particularité |
| 220–240 V 1N~ | Monophasé | Une phase et un neutre |
| 380–415 V 2N~ | Deux phases avec neutre | Deux phases distinctes et un neutre |
| 380–415 V 3N~ | Triphasé avec neutre | Trois phases et un neutre |
| 220–240 V 3~ | Triphasé sans neutre | Configuration spécifique à certains appareils |
Ces raccordements ne sont pas interchangeables. Une plaque compatible avec le 400 V 2N~ n’accepte pas nécessairement une troisième phase.
Les modèles comportant deux conducteurs de neutre peuvent également imposer un regroupement particulier de ceux-ci. Cette opération doit correspondre exactement au schéma de la référence concernée.
À quoi servent les pontets du bornier ?
Les pontets électriques sont des barrettes conductrices permettant de relier certaines bornes d’un appareil. Leur position varie selon l’alimentation retenue et les prescriptions du constructeur.
Pour une plaque compatible avec plusieurs configurations, un pontage peut servir à alimenter deux circuits internes depuis une même phase. D’autres modèles disposent d’un cordon préassemblé et ne nécessitent aucune modification du bornier.
Attention : un pontet incorrectement placé peut provoquer un court-circuit ou endommager l’électronique de cuisson. La disposition observée sur une autre marque ne doit jamais être reproduite sans confirmation documentaire.
Brancher une plaque à induction à 5 fils sur une alimentation monophasée
Le monophasé 230 V reste très fréquent dans les logements français. Une sortie de câble destinée aux plaques de cuisson comporte alors une phase, un neutre et une terre.
La présence de cinq fils sur la table ne rend pas ce raccordement impossible. Certains fabricants prévoient explicitement une connexion des circuits internes sur cette alimentation.
Sur des modèles particuliers, les conducteurs marron et noir peuvent former les deux entrées de phase, tandis que le bleu et le gris constituent les neutres. Leur regroupement éventuel doit cependant être expressément prévu par la notice. Il ne s’agit pas d’un câblage universel.
Cinq fils sur trois : est-ce autorisé ?
Oui, lorsque le fabricant autorise le fonctionnement en monophasé et précise le schéma correspondant. Le circuit mural doit également être dimensionné pour la puissance de la plaque.
Prenons une table de cuisson de 7 200 W. À pleine puissance, son intensité théorique sous 230 V atteint environ 31,3 A. Une telle charge exige une alimentation adaptée.
Il ne suffit donc pas que les fils puissent entrer dans un connecteur. La section des conducteurs, le calibre du disjoncteur et la qualité des connexions participent directement à la sécurité.
Le raccordement sur deux phases ou en triphasé
Une habitation alimentée en triphasé dispose généralement de trois phases et d’un neutre. Pourtant, certaines plaques n’utilisent que deux phases pour répartir leur consommation électrique.
Le branchement en 400 V 2N~
Le raccordement 2N~ utilise deux phases distinctes, associées au neutre. Sur un réseau domestique 400/230 V, la tension entre deux phases avoisine 400 V, tandis que celle entre phase et neutre atteint environ 230 V.
Les modules internes de la plaque sont alimentés selon la configuration prévue par le constructeur. Il ne faut donc pas considérer le raccordement 2N~ comme une simple adaptation d’un branchement 3N~.
Une erreur d’affectation des bornes peut soumettre un circuit électronique à une tension excessive.
Une véritable alimentation triphasée 400 V 3N~
Certaines tables ou cuisinières électriques acceptent trois phases, un neutre et une terre. Le raccordement nécessite alors un schéma 3N~ explicitement mentionné dans la documentation.
L’avantage principal réside dans la répartition de la puissance entre les phases. En contrepartie, l’installation demande une attention particulière à l’équilibrage des charges et aux protections électriques.
Un câble de cinq conducteurs ne suffit pas à démontrer cette compatibilité. La référence exacte de l’appareil reste déterminante.
Quelle protection électrique prévoir pour une plaque à induction ?
Une table de cuisson récente peut atteindre une puissance maximale de 7 000 à 7 400 W. Une telle consommation impose un circuit électrique spécialisé, indépendant des prises classiques de la cuisine.
En France, pour une installation monophasée conforme à la NF C 15-100, la référence habituelle correspond à une ligne en cuivre de 6 mm², protégée par un disjoncteur de 32 A maximum. Un interrupteur différentiel de 30 mA de type A doit également protéger ce circuit.
| Élément électrique | Caractéristique habituelle en monophasé |
| Tension | 230 V |
| Section des conducteurs du circuit fixe | 6 mm² en cuivre |
| Disjoncteur | 32 A maximum |
| Interrupteur différentiel | 30 mA, type A |
| Puissance correspondant à 32 A sous 230 V | Environ 7 360 W |
Ces valeurs concernent le circuit fixe d’une plaque de cuisson monophasée. Pour une installation triphasée, le dimensionnement des conducteurs et des protections peut être différent. Le cordon livré avec l’appareil répond également aux spécifications du constructeur.
Le disjoncteur 32 A est-il toujours nécessaire ?
Pour une plaque électrique standard raccordée au circuit spécialisé monophasé prévu par la norme, le disjoncteur 32 A constitue la configuration habituelle.
Certains appareils possèdent toutefois une fonction de limitation de puissance, permettant d’adapter leur consommation à une installation particulière, sous réserve des indications du fabricant et du respect des règles électriques applicables.
Cette fonction ne permet pas d’utiliser librement une prise ordinaire ou une ligne sous-dimensionnée. Une vérification professionnelle reste nécessaire avant toute adaptation.

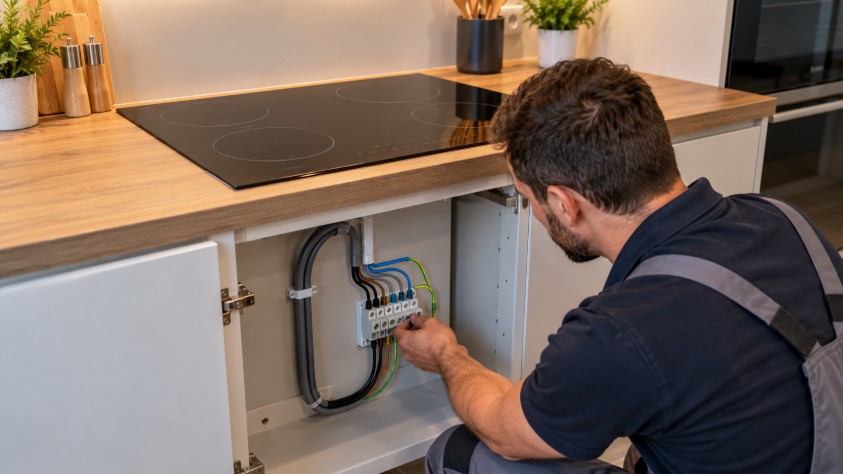

Les vérifications avant le raccordement
Une ancienne plaque vitrocéramique peut avoir fonctionné pendant plusieurs années sans incident apparent. Pourtant, lors de son remplacement, certains défauts du circuit deviennent visibles : borne vieillissante, câble abîmé ou protection inadaptée.
Avant l’installation, plusieurs éléments méritent une attention particulière :
- La référence de l’appareil pour retrouver la bonne notice technique.
- Le schéma électrique pour identifier les phases, le neutre et la terre.
- Le type d’alimentation présent dans le logement.
- La section des câbles et les protections du tableau.
- L’état des connexions et du boîtier de sortie de câble.
- La continuité du conducteur de terre pour garantir la protection électrique.
Ces contrôles nécessitent des compétences adaptées. Avant toute intervention, le circuit doit être mis hors tension et son absence de tension vérifiée au moyen d’un équipement approprié.
Le repérage des conducteurs concerne également d’autres installations, notamment uninterrupteur de VMC à 3 fils, pour lequel les fonctions des fils dépendent du montage prévu.
Les erreurs de raccordement les plus fréquentes
La première erreur consiste à associer automatiquement les fils selon leur couleur. Sur certaines plaques, le gris correspond à un neutre ; sur d’autres, il représente une phase. Cette différence suffit à rendre dangereux un branchement réalisé sans documentation.
Un autre problème concerne les pontets électriques. Leur absence, leur ajout ou leur positionnement incorrect peuvent provoquer une panne, une alimentation incomplète des foyers ou un court-circuit.
Confondre les conducteurs du mur avec ceux de la plaque
Une sortie murale à cinq fils appartient parfois à une installation triphasée. Cela ne signifie pas que la table doit utiliser les trois phases disponibles.
De même, les conducteurs d’une plaque destinée au monophasé ne doivent pas être répartis sur trois phases par simple correspondance de couleur.
La vérification des tensions du réseau et des fonctions des bornes est indispensable.
Négliger le serrage des connexions
Une borne insuffisamment serrée peut chauffer lorsque plusieurs foyers fonctionnent à pleine puissance. Ce défaut reste parfois invisible pendant les premières utilisations.
Une odeur de plastique chaud, des traces de brunissement ou des coupures répétées nécessitent l’arrêt immédiat de l’appareil jusqu’à son contrôle.
Mal identifier la sortie électrique
Dans une habitation équipée de plusieurs circuits, une mauvaise identification au tableau peut conduire à intervenir sur une ligne encore alimentée.
Le même principe de repérage concerne lesbornes C1-C2 et I1-I2 du compteur Linky, dont les fonctions diffèrent malgré leur proximité sur l’équipement.
Un simple interrupteur ou un testeur approximatif ne suffit pas à garantir l’absence de tension.
Que faire si la plaque à induction ne fonctionne pas après installation ?
Une plaque à induction qui ne s’allume pas peut présenter un défaut d’alimentation, une anomalie électronique ou un problème de configuration. Certains modèles affichent un code d’erreur lorsque la tension ne correspond pas aux caractéristiques attendues.
Si seuls deux foyers fonctionnent, une alimentation incomplète de l’un des modules internes est envisageable. Toutefois, une panne de carte électronique peut produire un symptôme similaire.
Dans les deux cas, il convient de couper l’alimentation et de faire contrôler les connexions par un professionnel. Déplacer les fils pour effectuer plusieurs essais risque d’aggraver la panne.
Peut-on utiliser une plaque dont le raccordement paraît douteux ?
Non. Le fonctionnement apparent des foyers ne démontre pas la conformité du branchement.
Une plaque peut chauffer normalement malgré un mauvais contact ou une protection insuffisante. L’absence de dysfonctionnement immédiat ne garantit donc pas une installation sûre.
Une plaque livrée sans notice : comment retrouver le bon schéma ?
Pour un appareil acheté d’occasion, la première démarche consiste à relever la référence exacte du modèle sur son étiquette signalétique. Cette plaque d’identification se trouve généralement sous la table de cuisson.
La documentation est ensuite à rechercher auprès du fabricant ou de son service après-vente. Certains constructeurs publient des notices distinctes selon les versions d’une même gamme.
Sans schéma fiable, mieux vaut confier l’identification du raccordement à un électricien qualifié. Les photos de branchements trouvées sur Internet ne permettent pas de confirmer la compatibilité électrique d’un appareil particulier.
Respecter la notice pour un raccordement sûr
Une plaque à induction à 5 fils peut être compatible avec plusieurs alimentations, mais son branchement dépend toujours de la notice du fabricant. La fonction des conducteurs, les éventuels pontages et la protection du circuit doivent être vérifiés avant la mise en service. En cas de doute, l’intervention d’un électricien qualifié reste la solution adaptée.
