Vous remplacez votre radiateur électrique et, surprise, trois fils apparaissent : un gris, un marron et un noir. Difficile de savoir lequel brancher, surtout lorsque les couleurs ne correspondent pas à celles du mur. Phase, neutre ou fil pilote, ces fils ont pourtant des fonctions bien différentes. Alors, comment les reconnaître sans se tromper et éviter un mauvais raccordement ?
Sur de nombreux radiateurs électriques, les trois conducteurs assurent des fonctions différentes. Deux alimentent l’appareil en électricité, tandis que le troisième permet de gérer sa programmation à distance.
Le repérage habituel d’un câble de radiateur comportant ces trois couleurs est le suivant :
| Couleur du fil | Fonction habituelle | Utilité |
| Gris | Neutre (N) | Assure le retour du courant dans le circuit d’alimentation |
| Marron | Phase (L) | Transporte la tension d’alimentation vers le radiateur |
| Noir | Fil pilote (FP) | Transmet les consignes du programmateur de chauffage |
Cette correspondance apparaît notamment dans plusieurs notices de radiateurs électriques. Elle reste toutefois à confirmer sur la documentation du fabricant, car les couleurs peuvent avoir d’autres fonctions selon le matériel et son ancienneté.
Le fil gris, un neutre différent du bleu habituel
Dans une installation électrique domestique récente, le neutre est normalement identifié par un conducteur bleu clair. Pourtant, certains radiateurs possèdent un fil gris à la place du bleu.
Cette particularité surprend souvent lors du remplacement d’un ancien convecteur. Un câble bleu sort du mur, tandis que le nouvel appareil présente un conducteur gris. Lorsque la notice confirme cette affectation, le gris du radiateur correspond bien au neutre de l’alimentation.
Attention cependant : un fil gris sortant du mur n’est pas automatiquement un neutre. Dans une installation fixe, cette couleur peut servir à identifier une phase. La distinction entre le câble de l’appareil et les conducteurs du logement évite bien des erreurs.
Le marron assure l’alimentation électrique
Le fil marron correspond habituellement à la phase du radiateur. Il reçoit la tension nécessaire au fonctionnement de la résistance chauffante et de l’électronique de commande.
Dans une habitation française, l’alimentation domestique est généralement de 230 volts en courant alternatif entre phase et neutre.
Une inversion ou une mauvaise identification des conducteurs peut compromettre la sécurité du raccordement. Le marron doit donc être associé à la borne ou au conducteur de phase identifié, conformément au schéma du constructeur.
Le fil noir sert à piloter le chauffage
Contrairement aux deux conducteurs précédents, le fil noir n’alimente généralement pas directement la résistance du radiateur. Sur un modèle équipé de cette fonction, il reçoit les ordres d’un programmateur centralisé, d’un gestionnaire d’énergie ou d’un système compatible.
Ce conducteur permet, par exemple, de demander au chauffage de passer en mode économique pendant la nuit.
Autre particularité : le fil pilote peut transporter une tension électrique. Il ne doit jamais être considéré comme inoffensif ni raccordé à la terre.
Pourquoi les couleurs du radiateur ne correspondent-elles pas à celles du mur ?
Le câble fourni avec un radiateur et les conducteurs installés dans le logement ne suivent pas toujours les mêmes conventions de couleur.
Sur un appareil, le fabricant peut utiliser le gris pour le neutre. Dans le câblage fixe d’une habitation récente, le neutre doit normalement être bleu clair. Ce décalage est fréquent et ne signifie pas nécessairement qu’une installation présente un défaut.
La situation devient plus délicate dans une maison ancienne. Des travaux successifs, des réparations ou des modifications du tableau électrique peuvent laisser des conducteurs dont la couleur ne renseigne plus correctement sur leur fonction.
Une règle évite toute confusion : la couleur constitue un indice, pas une preuve électrique. Si les correspondances ne sont pas confirmées par la notice et l’identification du circuit, le raccordement doit être confié à un professionnel.
Comment identifier les trois fils avant le raccordement ?
Avant d’envisager un branchement, mieux vaut déterminer précisément l’origine des conducteurs. Une erreur entre la phase, le neutre et le fil pilote peut endommager l’électronique du radiateur ou créer un risque d’électrisation.
Consulter la notice et les marquages du fabricant
La notice d’installation reste la référence la plus fiable pour connaître l’affectation du câble d’un radiateur neuf ou ancien.
Une étiquette collée à l’arrière de l’appareil peut également préciser la fonction des conducteurs. Les indications L, N et FP désignent respectivement la phase, le neutre et le fil pilote lorsqu’elles sont utilisées dans ce contexte.
La marque et la référence figurant sur la plaque signalétique permettent généralement de retrouver le schéma d’origine. Cette vérification prend peu de temps et évite de se fier à une correspondance approximative.
Les vérifications indispensables avant toute intervention
Un raccordement électrique exige davantage qu’un simple examen des couleurs. Avant l’ouverture d’un boîtier, certaines précautions s’imposent :
- Couper l’alimentation au tableau électrique, en tenant compte du circuit du radiateur et de celui du fil pilote.
- Faire vérifier l’absence de tension au moyen d’un vérificateur adapté, par une personne compétente.
- Contrôler la notice pour confirmer la fonction des conducteurs et la classe électrique de l’appareil.
- Examiner l’état du câble, des isolants, des bornes et de la sortie murale.
- Renoncer au raccordement si un fil reste impossible à identifier avec certitude.
Un simple interrupteur placé sur le radiateur ne garantit pas une mise hors tension complète. De même, un tournevis testeur ou un multimètre utilisé sans maîtrise des procédures ne remplace pas une vérification réglementaire d’absence de tension.
Un multimètre suffit-il pour reconnaître les fils ?
Le multimètre peut contribuer à un diagnostic, mais ses indications doivent être interprétées correctement. Une mesure de tension ne permet pas, à elle seule, de garantir la fonction d’un conducteur.
Le fil pilote complique notamment les contrôles : selon l’ordre envoyé par le programmateur, il peut présenter différentes formes de tension. Un appareil de mesure ordinaire n’est donc pas toujours adapté pour interpréter ses signaux.
La vérification d’une installation sous tension doit rester réservée à un électricien disposant du matériel et des compétences nécessaires.

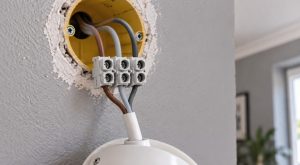

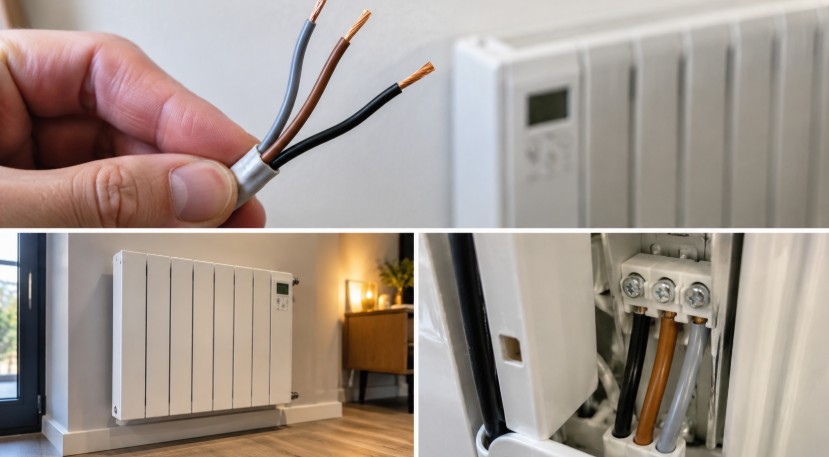

Branchement d’un radiateur avec fils gris, marron et noir
Le principe général est relativement simple : le gris et le marron assurent l’alimentation, tandis que le noir est réservé à la commande par fil pilote lorsque cette fonction est utilisée.
Le schéma suivant présente les correspondances possibles sur un appareil dont la notice confirme ce code couleur. Il ne remplace pas un schéma de raccordement propre au modèle.
| Câble du radiateur | Circuit mural identifié | Raccordement de principe |
| Gris (N) | Neutre bleu | Neutre vers neutre |
| Marron (L) | Phase identifiée | Phase vers phase |
| Noir (FP) | Fil pilote compatible | Fil pilote vers commande |
| Noir (FP) inutilisé | Aucun conducteur de commande | Borne isolée indépendante |
Avec une installation équipée d’un fil pilote
Lorsqu’un logement possède une programmation centralisée du chauffage, le conducteur de commande peut transmettre différents ordres aux radiateurs compatibles.
Le fil noir de l’appareil est alors destiné au circuit de pilotage prévu par le fabricant. Avant tout raccordement, la compatibilité du système et l’identification du fil de commande mural doivent être confirmées.
Il faut également tenir compte de la protection électrique du fil pilote. Une commande commune à plusieurs radiateurs peut rester alimentée depuis un circuit différent de celui du chauffage concerné.
Sans fil pilote dans le mur
Un radiateur équipé d’un fil pilote peut généralement fonctionner sans programmation centrale. Son thermostat intégré continue alors de gérer la température.
Dans cette configuration, le conducteur noir inutilisé doit être placé seul dans une borne isolée appropriée, à l’intérieur d’un boîtier adapté. Il ne doit pas rester dénudé ni être relié à la phase, au neutre ou à la terre.
L’appareil fonctionne ensuite selon ses commandes locales, sous réserve des indications propres au modèle.
Faut-il raccorder le fil de terre d’un radiateur électrique ?
Sur de nombreux radiateurs récents, l’absence de fil vert et jaune est parfaitement normale. Ces appareils appartiennent à la classe II, reconnaissable à son symbole représentant deux carrés imbriqués.
Leur conception repose sur une double isolation ou une isolation renforcée. Ils ne nécessitent donc pas de raccordement à la terre. Le conducteur vert et jaune éventuellement présent dans la sortie murale doit conserver sa fonction de protection et être laissé dans une borne appropriée lorsqu’il n’est pas utilisé par l’appareil.
En revanche, un appareil de classe I nécessite une liaison de protection à la terre. Cette différence explique pourquoi les indications du fabricant doivent toujours primer sur les habitudes de câblage.
Quelles protections électriques prévoir pour un radiateur ?
Le raccordement ne dépend pas seulement de la couleur des fils. La puissance du radiateur, la section des conducteurs et les protections du tableau déterminent également la sécurité de l’installation.
En France, la norme NF C 15-100 prévoit des circuits spécialisés pour le chauffage électrique fixe. Les valeurs courantes à connaître sont les suivantes :
| Puissance totale du circuit | Section minimale des conducteurs | Disjoncteur maximal |
| 3 500 W | 1,5 mm² | 16 A |
| 4 500 W | 2,5 mm² | 20 A |
| 5 750 W | 4 mm² | 25 A |
Ces repères sont issus des guides techniques d’installation électrique. Le dimensionnement réel doit tenir compte de la configuration, des règles applicables et des conditions de pose.
Pourquoi éviter une prise électrique classique ?
Un radiateur électrique fixe se raccorde normalement à un circuit de chauffage adapté, via une sortie de câble prévue à cet effet.
L’utilisation d’une prise ordinaire pour remplacer cette connexion peut entraîner une installation inadaptée, notamment lorsque plusieurs appareils sollicitent le même circuit.
Lors d’une rénovation, le remplacement d’un convecteur peut ainsi nécessiter une intervention sur l’alimentation existante. Les précautions techniques concernant la modification d’uneprise électrique en alimentation de radiateur permettent de mieux comprendre les adaptations à prévoir.
Dans une salle de bains, les contraintes sont encore plus strictes en raison de la présence d’eau et des volumes de sécurité réglementaires.
Les erreurs qui provoquent des problèmes de branchement
Un radiateur fraîchement installé qui refuse de chauffer ne présente pas forcément une panne de résistance. Le défaut peut venir d’une connexion, d’une alimentation interrompue ou d’un ordre de programmation inattendu.
Confondre le fil pilote avec la phase
Le noir peut servir de conducteur de phase dans une installation électrique fixe. Cette possibilité ne signifie pourtant pas que le fil noir du radiateur possède cette fonction.
Sur un appareil dont le noir correspond au fil pilote, un raccordement incorrect à une alimentation permanente peut provoquer des anomalies de fonctionnement, voire endommager le système de commande.
Inverser la phase et le neutre
Une inversion phase-neutre peut passer inaperçue sur certains équipements. Le radiateur chauffe parfois normalement, alors que le raccordement ne respecte pas les indications du constructeur.
Cette situation mérite une vérification, particulièrement lorsque le chauffage a été remplacé dans une habitation ancienne. Les conséquences d’une inversion phase-neutre concernent aussi le diagnostic des circuits domestiques et la sécurité des interventions ultérieures.
Laisser des conducteurs mal serrés
Un mauvais contact dans une borne peut provoquer un échauffement anormal, une coupure intermittente ou une détérioration de la connexion.
Une odeur de plastique chaud, des traces de brunissement autour de la sortie de câble ou des disjonctions répétées imposent l’arrêt du chauffage et une vérification professionnelle avant toute remise en service.
Le radiateur ne chauffe pas après installation : que vérifier ?
Lorsqu’un radiateur reste froid, commencer par ses réglages permet parfois d’éviter une intervention inutile.
Un mode hors-gel, une consigne trop basse ou une programmation économique peuvent expliquer l’absence de chauffe. Sur certains modèles, une fenêtre ouverte détectée par le thermostat entraîne également une suspension temporaire du chauffage.
Si l’écran reste éteint, si le disjoncteur déclenche ou si les commandes ne répondent plus, une défaillance de l’alimentation devient possible. Dans ce cas, il faut éviter les essais successifs de raccordement. Un électricien pourra contrôler l’alimentation, les protections et le système de pilotage sans exposer les occupants à un danger.
Questions fréquentes sur les fils d’un radiateur
Peut-on remplacer un fil gris par un fil bleu ?
Sur un radiateur dont la notice identifie le gris comme neutre, celui-ci remplit la même fonction électrique que le bleu de l’installation murale. Cela ne signifie pas qu’il faut modifier ou remplacer le câble d’origine. Un cordon endommagé doit être remplacé selon les prescriptions du fabricant.
Le fil noir doit-il obligatoirement être branché ?
Non. Si le noir correspond au fil pilote et qu’aucun système de programmation compatible n’est présent, il reste isolé dans une borne indépendante, conformément à la notice.
Peut-on installer un radiateur sans électricien ?
Le remplacement d’un appareil peut être envisageable pour une personne disposant des compétences électriques adaptées, sur un circuit conforme et parfaitement identifié. En présence de conducteurs inconnus, de câbles anciens ou de protections douteuses, l’intervention d’un électricien qualifié reste la solution appropriée.
Bien reconnaître les fils gris, marron et noir
Sur de nombreux radiateurs, le gris correspond au neutre, le marron à la phase et le noir au fil pilote. Cette identification facilite la compréhension du câblage, mais ne suffit jamais à garantir un branchement sûr. La notice du fabricant, la vérification du circuit mural et la protection électrique doivent confirmer le raccordement avant la mise en service.
